圓形搖擺篩是振泰機械針對圓形行業篩分專門研究生產的搖擺篩分設備。也可以直接稱為搖擺篩，圓形精密搖擺篩。圓形搖擺篩是振泰機械工程師與美國、德國技術人員聯合開發研制的最新式低轉速篩分機械，篩分精度達到國際先進水平，圓形圓形搖擺篩的問世將新鄉篩分機械提高到了一個新的篩分領域。圓形搖擺篩模擬了人類手工篩分動作和過程，做三維圓周運動，巧妙的把篩（平面圓周運動）、簸（向上拋物運動）結合起來，既有圓周運動，又有上拋弧運動，所以圓形搖擺篩具有篩分精度高、效率高、產量大（可達到普通振動篩的5-10倍）、篩網壽命長的特點能夠輕松完成大產量、高密度的篩分工序。 圓形搖擺篩常應用于各種精細粉末、超細金屬粉范圍內的微粒粉狀物料，更加適合普通圓振動篩難以處理的物料。圓形搖擺篩也可通過對相互獨立可調的轉速、偏心距、徑向力進行調整，改變物料在篩網表面停留的時間和運動的路線來滿足不同物料的物理特性及客戶篩分要求，達到最佳的篩分效果。

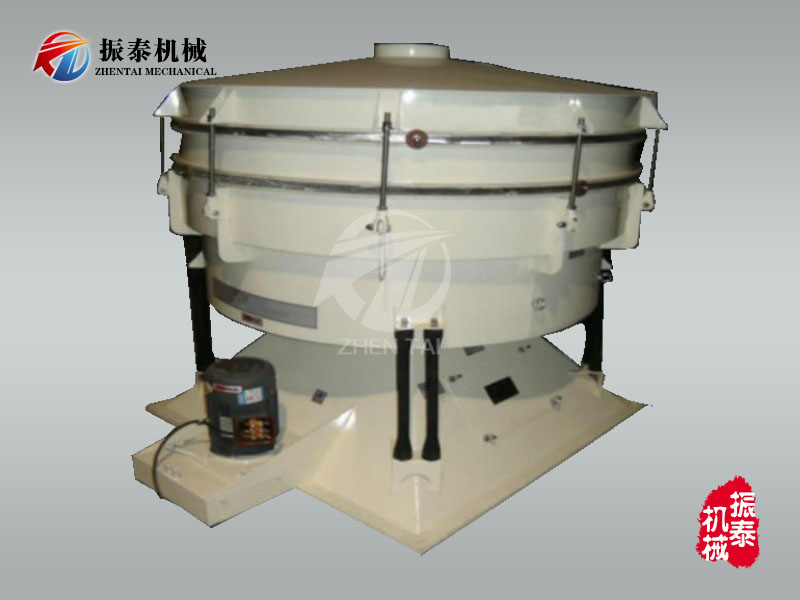

圓形搖擺篩外形結構圖
1.進料口 2.上蓋 3.觀察孔 4.篩框 5.密封圈 6.出料口 7.網架
8.束環 9.底框 10.主樞軸總成 11.調整塊 12.篩網 13.激振板 14.調整螺栓
15.擺振體 16.阻旋彈簧 17.主軸總成 18.皮帶輪 19.底座 20.檢查孔 21.電機
圓形搖擺篩工作原理
圓形搖擺篩的基本回轉運動與人工篩分相似，利用380V電動機帶動擺振體來產生三維搖擺作用，三維搖擺使物料在篩網上呈現弧形漸開線搖擺運動軌跡，物料在搖擺運動過程中達到預期篩分過濾的效果。搖擺篩機本身的運動軌跡為橢圓型，每一種產品的停留時間可以調整擺振體上面的經向角和切向角可改變物料在網面上的運動軌跡，偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可隨意調節。篩分物料從中心到外緣在篩面上均勻分散是以螺旋運動往軸向傳播形式分散，接近篩孔尺寸的顆粒隨之成功分離；較大不透篩孔顆料被運送到上篩面出口處排出，穿透過篩孔物料降落到下層篩面進行篩分。圖

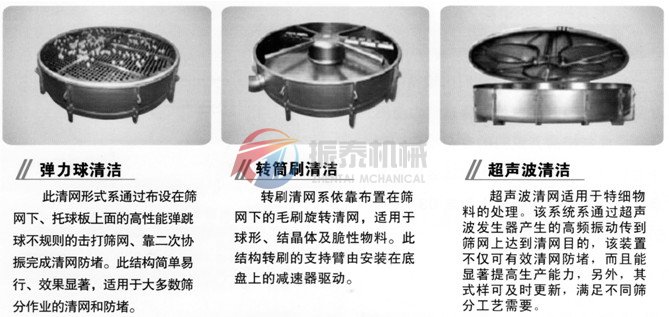

圓形搖擺篩清網裝置
YBS系列搖擺篩的清網裝置可根據用戶物料的不同需求量身定制，基本包括彈力球清網、轉筒刷清網及超聲波清網三種形式的清網裝置，用戶可根據自身需求選擇使用。
圓形搖擺篩的特點
1、篩分效率高、設計精巧耐用，任何粉類、不規則形狀顆粒均可篩分；
2、整機獨特的圓形積木式拼裝結構，安裝、拆卸更簡單；
3、篩面網孔不堵塞、輕質粉末不飛揚、可篩至500目或0.028mm；
4、生產質量可靠，用處廣、不易出現問題；
5、獨特設計的圓形積木式拼裝結構，安裝、拆卸更簡單；
6、模擬人類手工篩分動作和過程，篩分精度高達90-95%；
7、專業針對精細、超精細粉末物料進行篩分，特別適合難處理的物料；
8、獨特網架設計,篩網使用時間長久, 換網快, 只需3-5分鐘；
9、動力源為：380V電動機，比振動電機使用壽命更長，維護更簡單；
10、上下出料口均可360°任意調整旋轉，簡單方便實用；
11、納米靜音設計，噪音只有45dba，全封閉作業，粉末不飛揚，液體不泄露，更加綠色環保；
12、物料顆粒的垂直方向振幅值低，篩網使用不易損壞，大大延長篩網的使用壽命；
13、柔和的搖晃篩分，不會對物料的顆粒原結構形成破壞，不易產生靜電，更適合對易燃易爆易產生靜電的物料進行篩分；
14、篩機最高可以達到五層，技術建議使用三層；
15、篩面防堵塞技術多樣化，篩孔不會堵塞，確保篩分的連續性；
16、每層有效篩分面積0.28—6.4㎡，可多至1-5層循環使用；
17、大顆粒雜質、粗料、精細料自動排出，可以長時間連續作業；

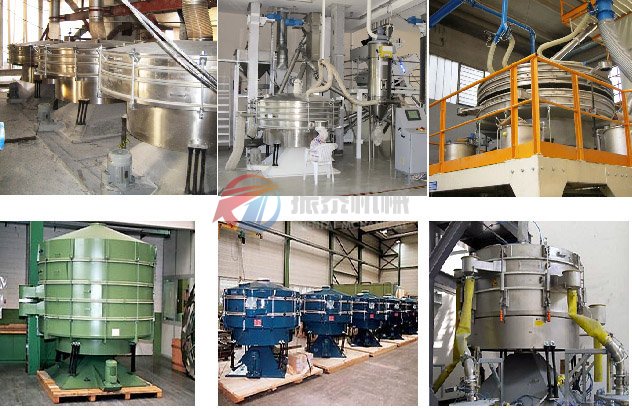

圓形搖擺篩工作現場
圓形搖擺篩應用范圍
圓形搖擺篩被廣泛應用于：化學、化工、食品與香料、塑料及合成樹脂、礦業、醫藥、木業及膠合板、木業、建材、冶金、水泥、鑄造、磨料、造紙橡膠、圓形、化肥、糖 鹽業、再生行業等顆粒、粉粒相關行業的干濕式振動篩分，液固分離廢水篩濾回收等領域。
圓形搖擺篩的技術參數
